....BOCAM Schiebekameras – Kompakt und mobil..BOCAM push cam systems - Mobile and compact cctv units....
Schiebekameras – Mobile Kofferanlagen
Schiebekameras – Mobile Kofferanlagen
....Produktbeschreibung..
Description....
Description....
....Einfach in der Handhabung und sofort Einsatzbereit für eine schnelle Zustandserfassung..Easy to handle and immediately ready for use for a quick condition detection of the pipeline....
....Die Pick/Pico 20 Koffersysteme ermöglichen einen schnellen Überblick über den Zustand der Rohrleitung in den Nennweiten von DN 25 bis DN 200.
Die Axialkameras haben eine Bogengängigkeit von 90° ab DN 45.
..
From a pipe diameter of 45 mm (1,8"), the axial camera can be pushed through 90°- bends.
....BOCAM - Mobile Kamerasysteme in unterschiedlichen Ausführungen..Mobile cctv units in various versions....

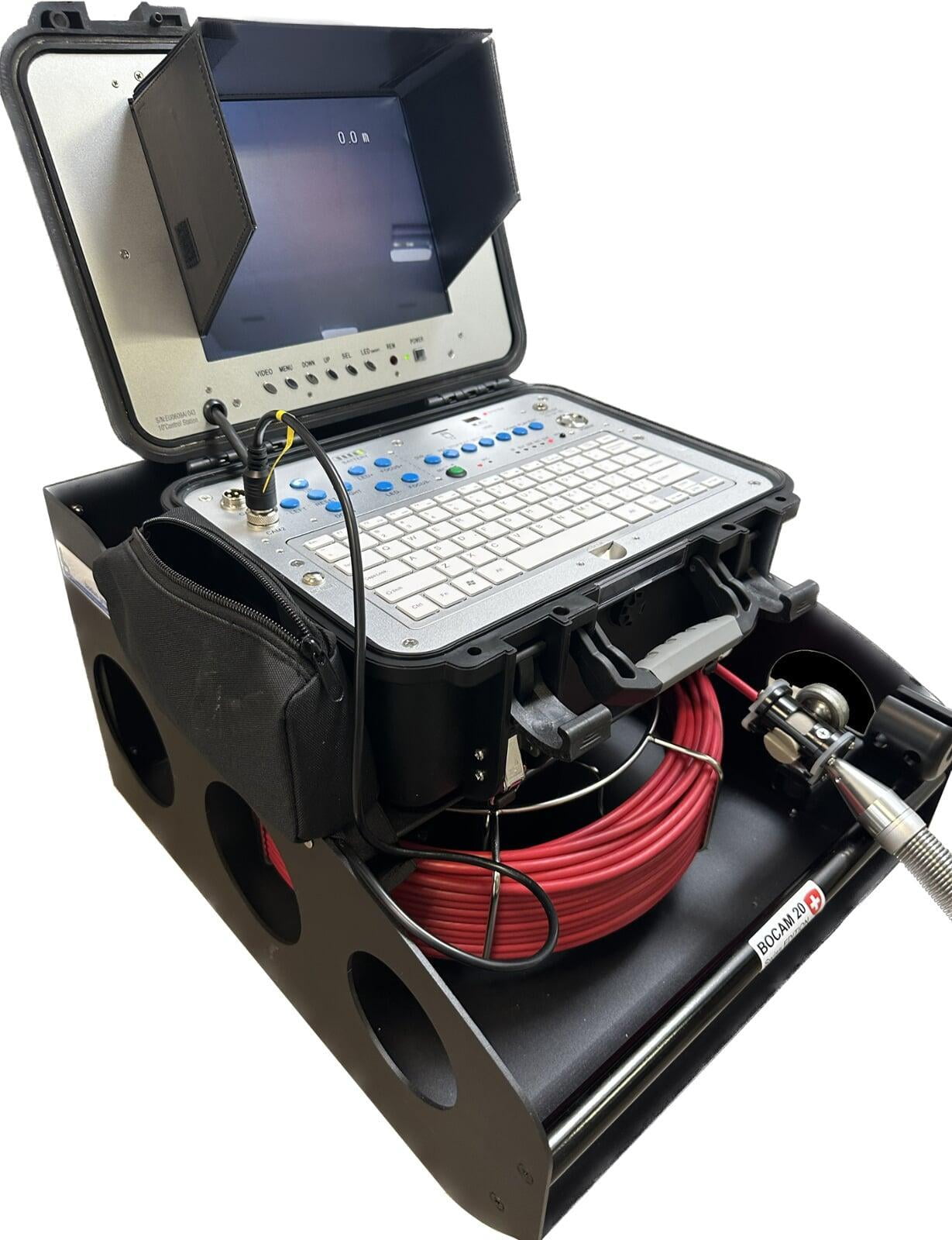

....Das kompakte und mobile Schiebekamerasystem BOCAM 20 ist ein vielseitiges und kostengünstiges Gerät zur Kanalinspektion.
Die Standardversion der BOCAM 20 ist mit zusätzlichen Kameraköpfen und Schiebekabeln aus unserer BOCAM-Serie erweiterbar.
Das kompakte BOCAM-System verfügt über ein robustes und stoßfestes Grundgestell.
Das Schiebekabel hat einen Durchmesser von 7 mm und eine Standardlänge von 40 m. Die Flexibilität des Schiebekabels ermöglicht in Kombination mit dem Kreis- und Schwenkkopf eine hohe Reichweite beim Einschieben in das Rohr.

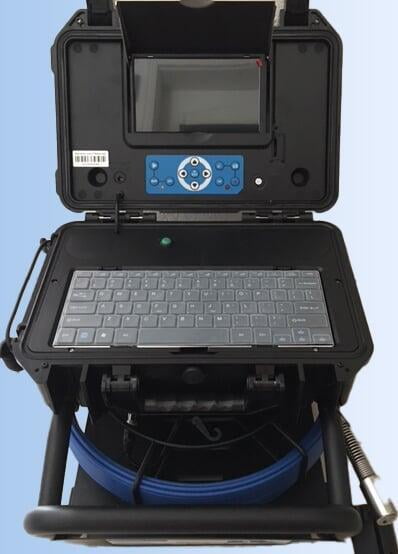

Der multifunktionale und robuste Steuerkoffer ist mit einem großen Bedienfeld, einer Tastatur und einem 10“ TFT-Monitor mit Blendschutz ausgestattet. Dazu beinhaltet er einen Aufnahmerecorder inkl. Sprachaufnahme und Texteinblendung. Die Daten können wahlweise auf einem USB-Stick oder auf einer SD-Karte gespeichert werden. Die exakte Weglänge wird direkt am Monitor angezeigt und kann dort über einen Reset-Button zurückgesetzt werden.
Der integrierte Li-Ion-Akku mit einer Kapazität von 6600 mA ermöglicht lange Betriebszeiten. Das System kann auch direkt über 220 V betrieben werden.

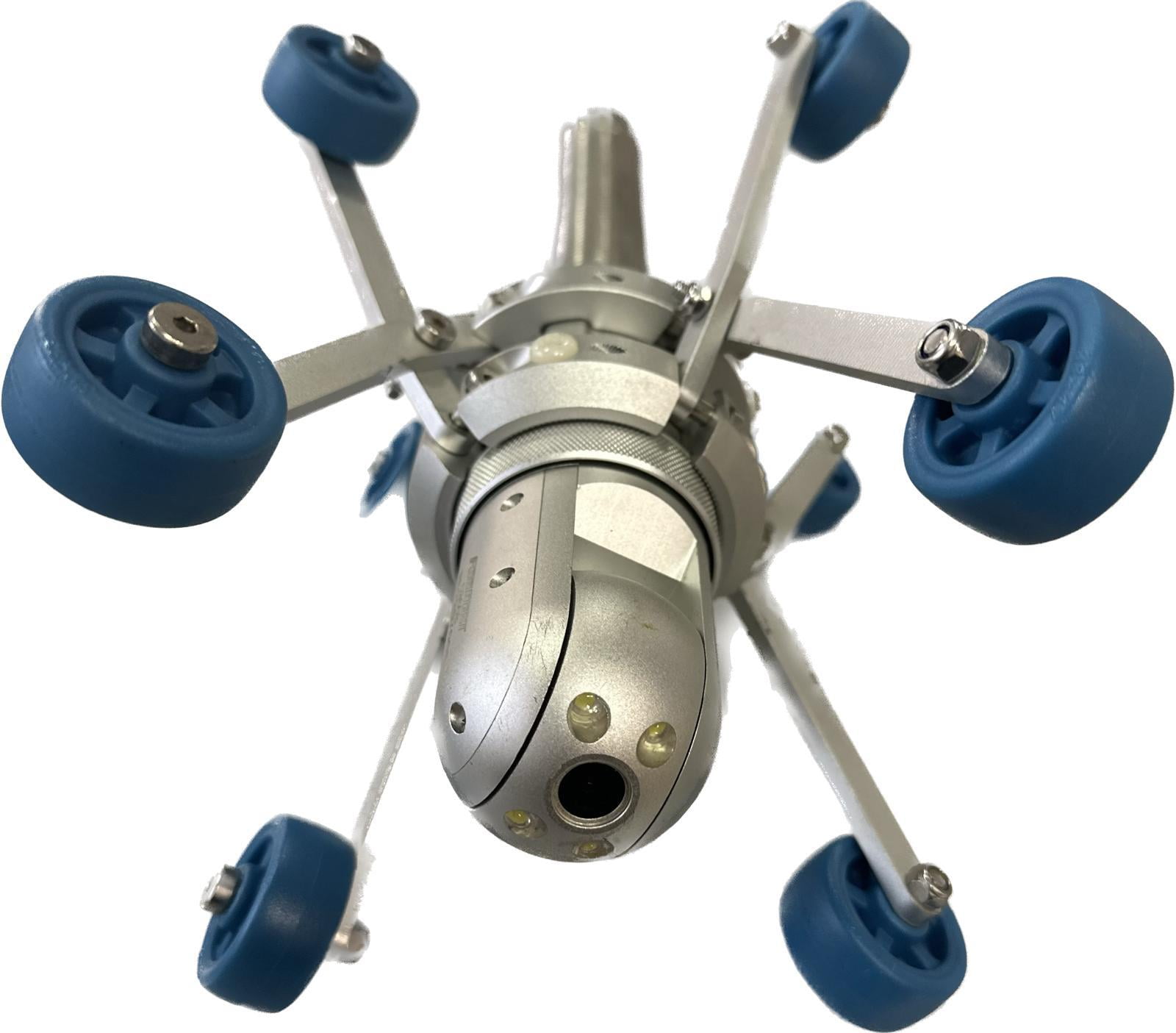

Zum Lieferumfang gehören noch robuste und einstellbare Führungsrollen für unterschiedliche Nennweiten, eine Werkzeugtasche, eine Fernbedienung und das Ladegerät.

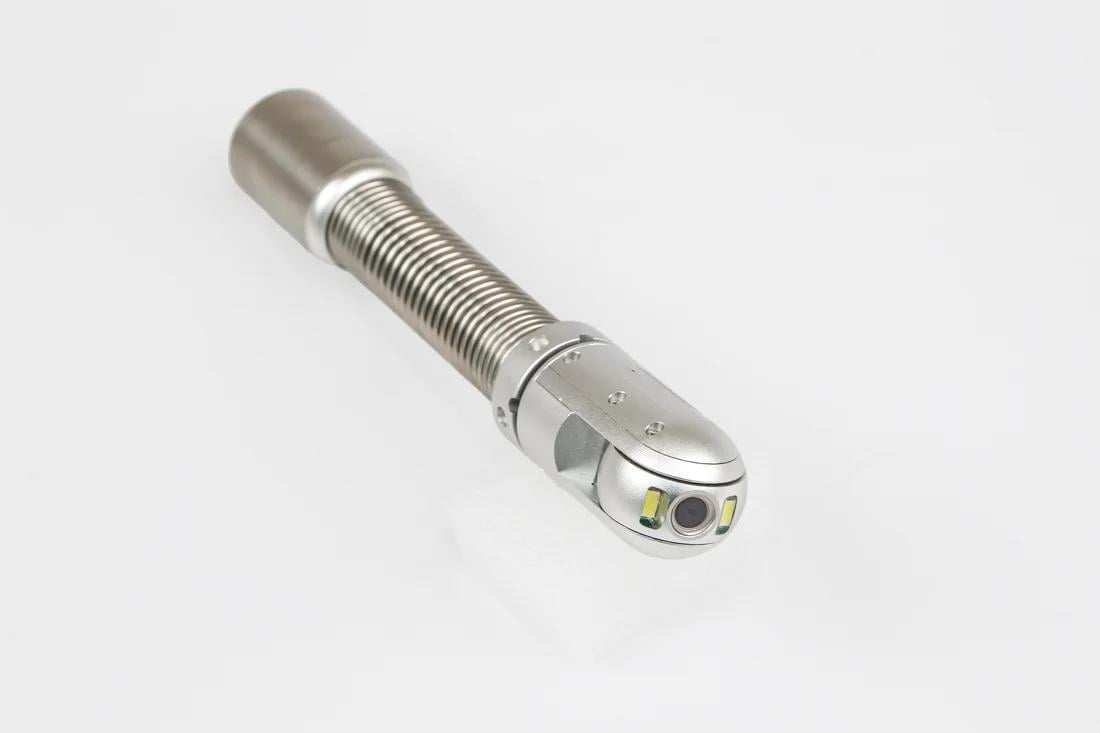

Zur „Rund um“- Inspektion können die BOCAM Systeme auch mit einer Kreis- und Schwenkkopfkamera betrieben werden. Diese hat einen Durchmesser von 55 mm und wird bereits ab einer Nennweite von DN 70 eingesetzt. Der Kamerakopf verfügt über ein integriertes Ortungssystem (512Hz).
Weitere Option für dieses System:
Kamera mit 23 mm Durchmesser zum Betrieb am 7 mm Schiebekabel (Anschluß über einen Adapter) in verschiedenen Ausstattungsvarianten. Einsatz in Rohrleitungen ab DN 40.

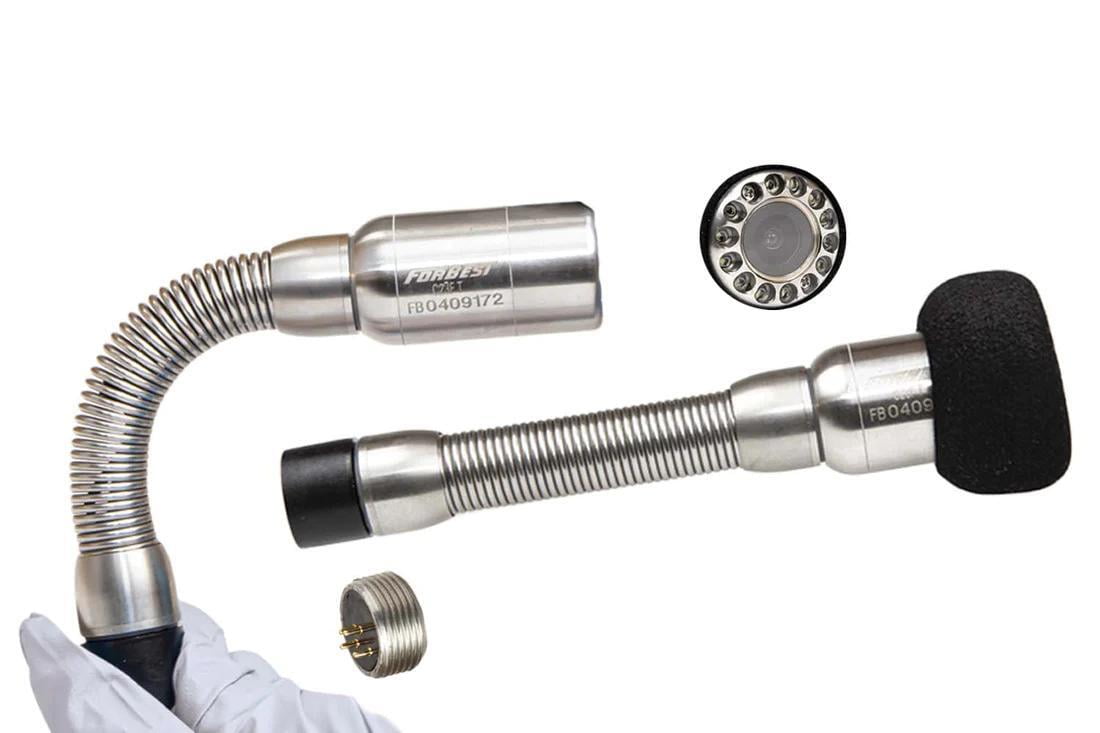

Axialkamera mit 40 mm Durchmesser, horizontalem Bildausgleich (lagerichtiges Bild) sowie integriertem Ortungssender für den Einsatz ab DN 60.

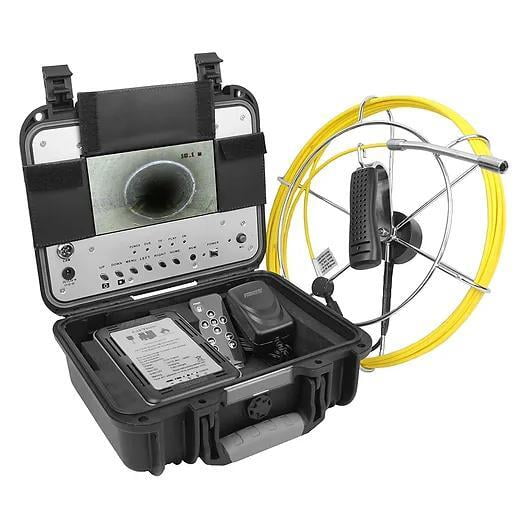

Zudem sind separate Haspelkörbe und Standhaspeln mit Schiebekabel erhältlich. Diese können wahlweise mit einer 12 mm Kamera, einer 23 mm Kamera oder einer kleinen Kreis- / Schwenkkopfkamera (Durchmesser 28mm) an dem Steuerkoffer der BOCAM 20 betrieben werden.
..
Further option for this system:
....Technische Daten..Further product data....
....Kurzbeschreibung der verfügbaren Schiebekamerasysteme..Description of the available push camera systems....
- Steuerkoffer mit 7“- Monitor, Aufnahmerekorder, 4400 mA Li-Ion-Akku
- Schiebekabel mit 4,8 mm Durchmesser und 30 m Länge im separaten Haspelkorb
- Weglängenmessung

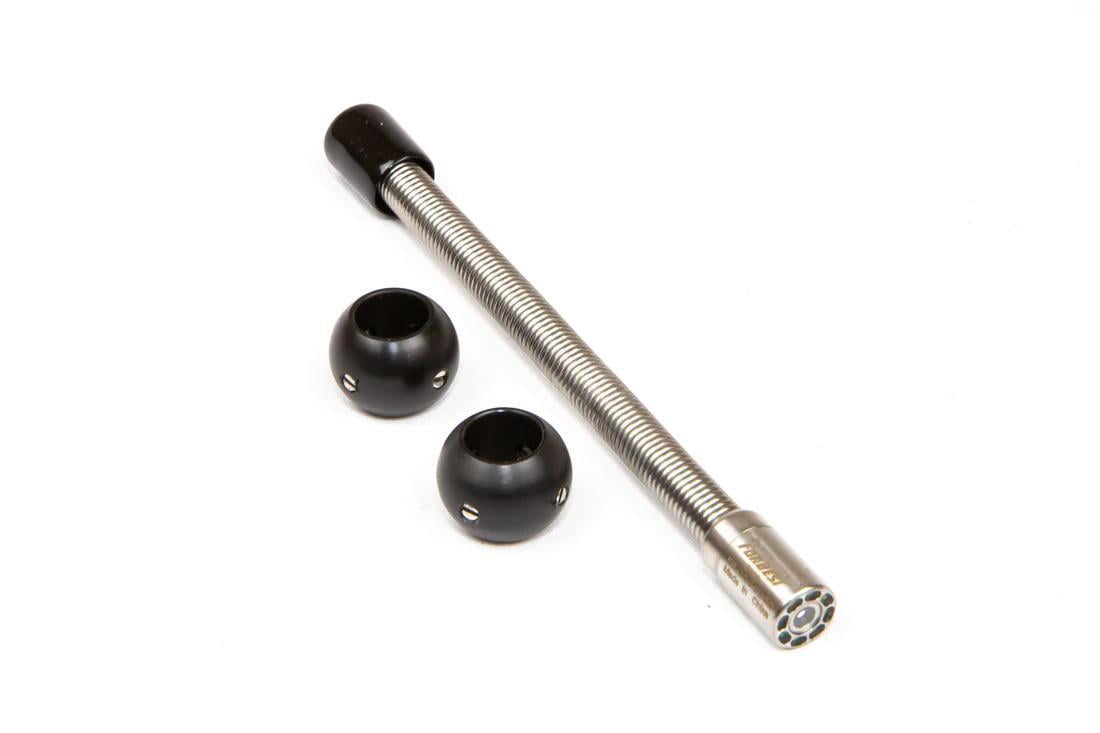

- Kamerakopf mit 12 mm Durchmesser
- Führungskugeln
Pico23: Inspektionssystem für Rohrleitungen ab DN 50
- Steuerkoffer mit 7“- Monitor, Aufnahmerekorder, 4400 mA Li-Ion-Akku
- Schiebekabel mit 5,2 mm Durchmesser und 40 m Länge im integrierten Drehhaspelkorb
- Weglängenmessung
- Kamerakopf mit 23 mm Durchmesser
- Führungskugeln
BOCAM 10: Inspektionssystem für Rohrleitungen ab DN 50
- Kompaktes, robustes und standfestes Grundgestell
- Steuerkoffer mit 7“- Monitor, Aufnahmerekorder, 4400 mA Li-Ion-Akku
- Schiebekabel mit 5,2 mm Durchmesser und 40 m Länge im integrierten Drehhaspelkorb
- Weglängenmessung
- Kamerakopf mit 23 mm Durchmesser
- Führungskugeln

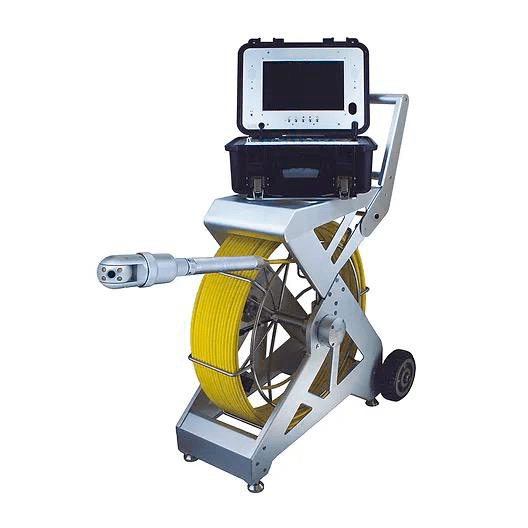

BOCAM 20: Inspektionssystem für Rohrleitungen mit Kreis/-Schwenkkopfkamera ab DN 50
- Kompaktes, robustes und standfestes Grundgestell
- Steuergerät mit 10“- Monitor, Blendschutz, Aufnahmerekorder, Texteinblendung, Bedienfeld für Kamera, 6600 mA Li-Ion-Akku
- Schiebekabel mit 7 mm Durchmesser und 40 m Länge im Haspelkorb mit Reinigungsfunktion
- Weglängenmessung
- Ortungssonde 512Hz
- Kreis-/ Schwenkkopfkamera mit 28 mm Durchmesser, (360° kreisen/210° schwenken)
- Führungskugeln
- Werkzeugtasche

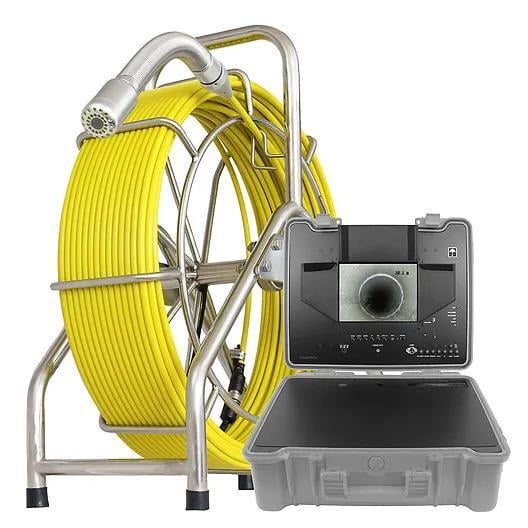

BOCAM 40: Inspektionssystem für Rohrleitungen ab DN 70
- Kompaktes, robustes und standfestes Grundgestell
- Steuergerät mit 10“- Monitor, Blendschutz, Aufnahmerekorder, Texteinblendung, Bedienfeld für Kamera, 6600 mA Li-Ion-Akku
- Schiebekabel mit 8 mm Durchmesser und 60 m Länge
- Weglängenmessung
- Ortungssonde 512Hz
- Axialkamera mit 40 mm Durchmesser und Horizontalausgleich (lagerichtiges Bild)
- Führungskugeln
BOCAM 40 PRO: HD-Inspektionssystem für Rohrleitungen ab DN 70
- Kompaktes, robustes und standfestes Grundgestell mit stabilen Laufrädern
- Steuergerät mit 10“ - Monitor, Blendschutz, Aufnahmerekorder, Texteinblendung, Bedienfeld für Kamera, 6600 mA Li-Ion-Akku
- Schiebekabel mit 8 mm Durchmesser und 60 m Länge
- Weglängenmessung
- Ortungssonde 512Hz
- Axialkamera (40 mm Durchmesser) mit Horizontalausgleich (lagerichtiges Bild) und HD-Auflösung (720 TVL)
BOCAM 50 PRO: HD-Inspektionssystem mit Kreis /-Schwenkkopf für Rohrleitungen ab DN 70
- Kompaktes, robustes und standfestes Grundgestell mit stabilen Laufrädern
- Steuergerät mit 10“ - Monitor, Blendschutz, Aufnahmerekorder, Texteinblendung, Bedienfeld mit Joystick für Kamera,
9000 mA Li-Ion-Akku
- Schiebekabel mit 9 mm Durchmesser und 60 m Länge
- Weglängenmessung
- Ortungssonde 512Hz
- Kreis- / Schwenkkopfkamera mit 55 mm Durchmesser und HD-Auflösung (720 TVL)
BOCAM 80 PRO: Full-HD-Inspektionssystem mit Kreis / -Schwenkkopf für Rohrleitungen ab DN 150
- Kompaktes, robustes und standfestes Grundgestell mit stabilen Laufrädern
- Multifunktionales Steuergerät mit 10“-Monitor, Blendschutz, Aufnahmerekorder, Texteinblendung, Bedienfeld mit Joystick für Kamera,
9000 mA Li-Ion-Akku
- Schiebekabel mit 9 mm Durchmesser und 60 m Länge
- Weglängenmessung
- Ortungssonde 512Hz
- Kreis- / Schwenkkopfkamera mit 55 mm Durchmesser und HD-Auflösung (720 TVL)
..
