Midicoater - ....Beschichtungsverfahren..Pipe coating system....

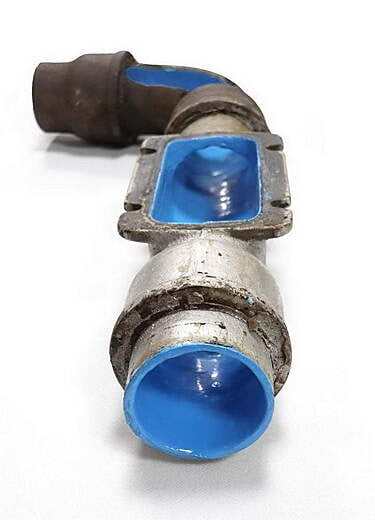

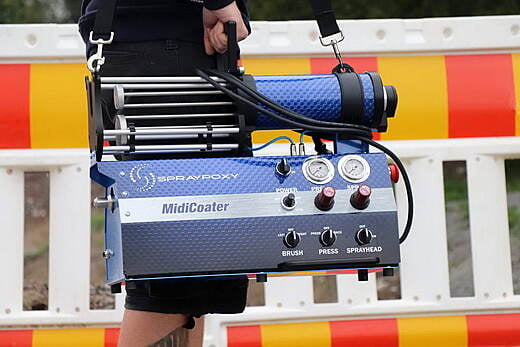

....Mit diesem tragbaren Verfahren, das ca. 21 kg wiegt, sind die Anwender extrem flexibel, vor allem in engen Kellerräumen und Fluren. Es ist ein leichtes, kompaktes Inhouse-Verfahren für die Beschichtung von Rohrleitungen bis zu einer Länge von max. 10-12 m und versteht sich als Ergänzungsverfahren zu den herkömmlichen Sanierungssystemen. Die Stromversorgung erfolgt über 230V Netzbetrieb. ..With this portable method, which weighs approx. 21 kg, users are extremely flexible, especially in narrow basements and corridors. It is a light, compact in-house process for coating pipelines up to a maximum length of 10 -12 m and is a supplementary process to conventional renovation systems. Power is supplied via 230 V mains operation. ....

....Der Beschichtungsvorgang erfolgt wahlweise über einen Bürstenkopf oder über eine Sprühdüse: ..The coating process takes place either with a brush head or with a spray nozzle: ....

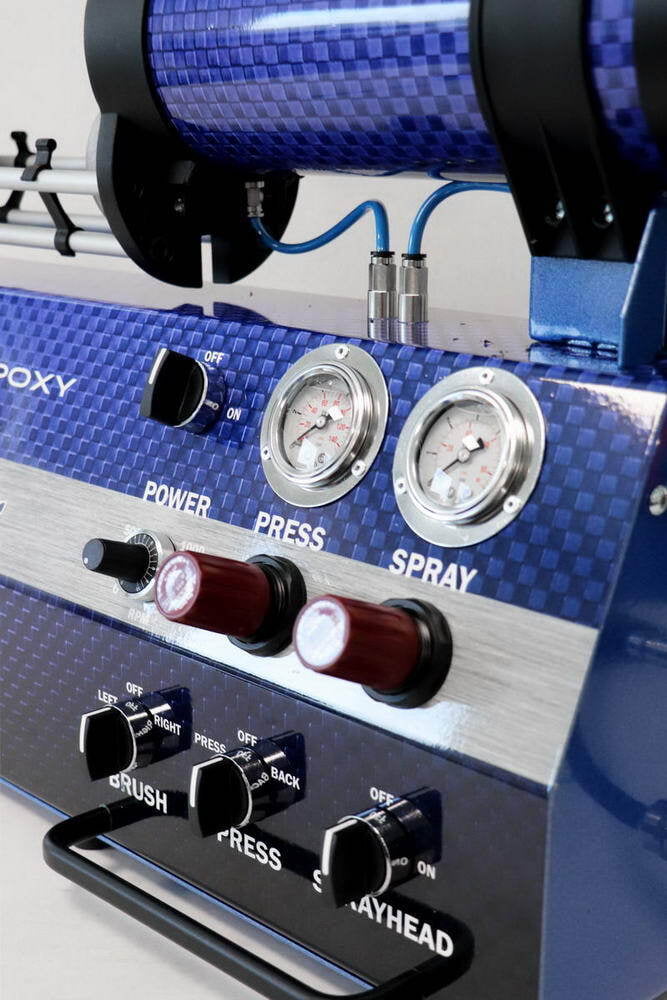

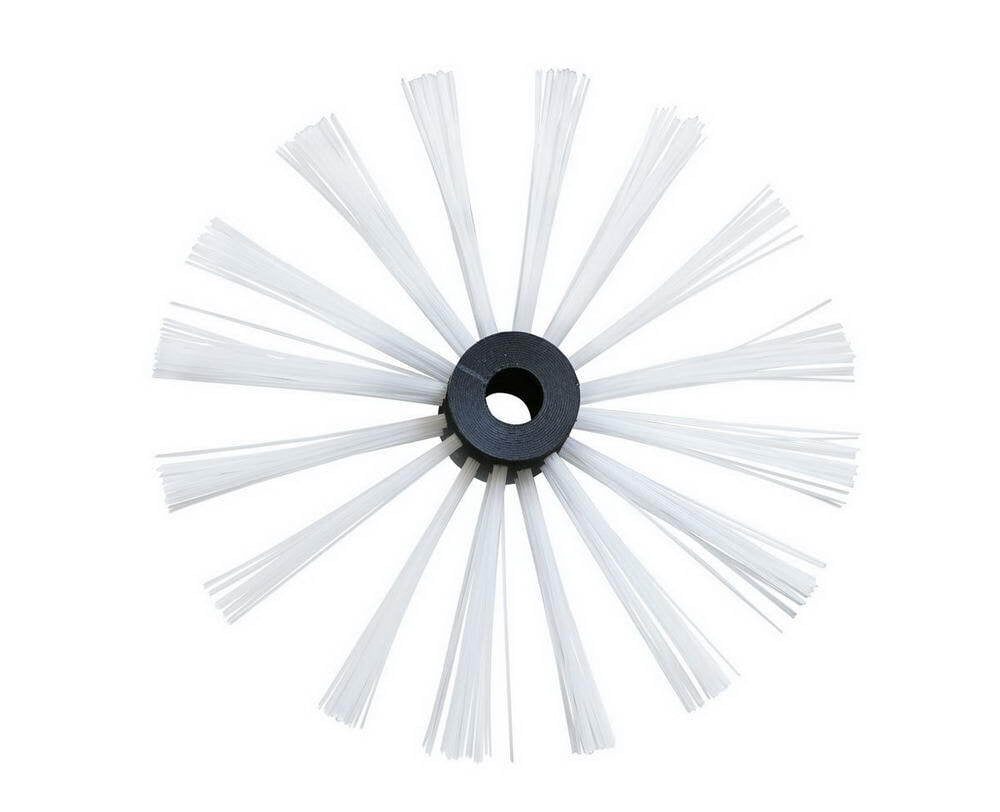

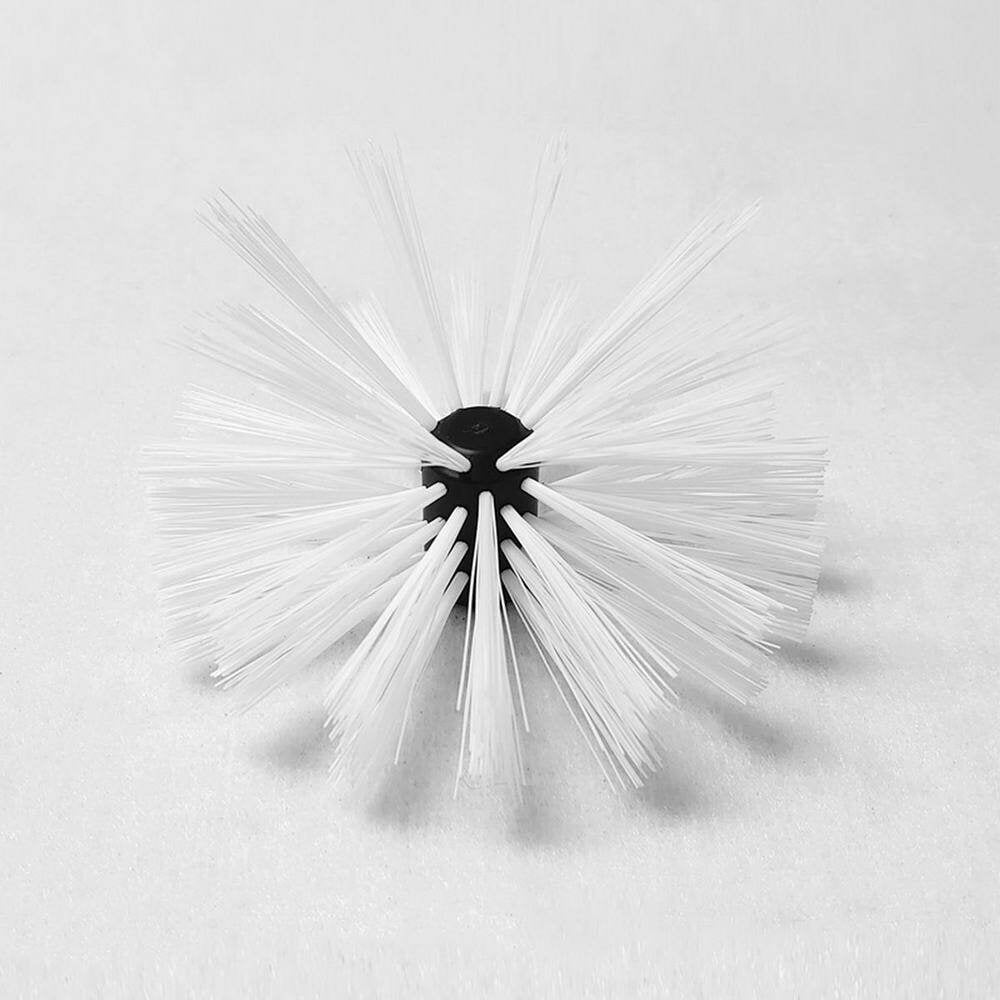

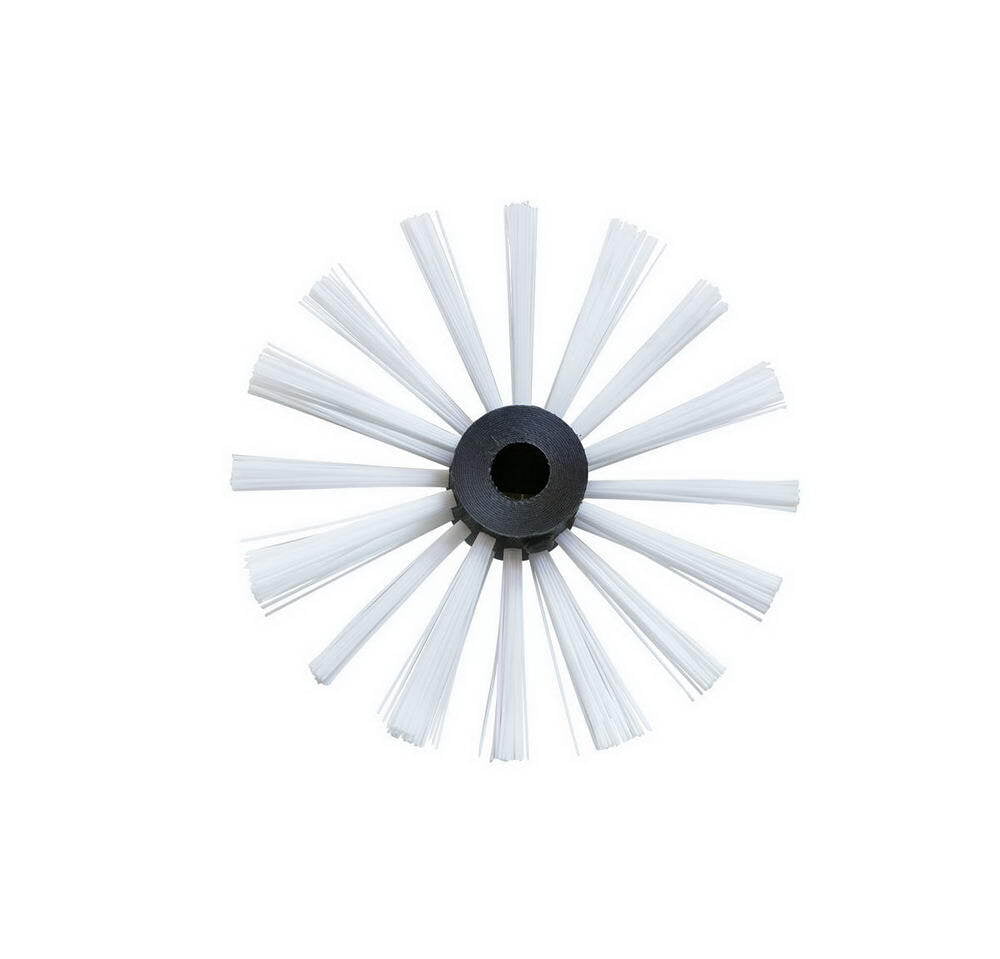

....Ein für die jeweilige Nennweite dimensionierter rotierender Bürstenkopf, verteilt das durch einen Schlauch in die Leitung hineingepresste Harz sauber im Rohr. Primär wird der Bürstenkopf für die ersten Beschichtungsvorgänge verwendet.  Alternativ bzw. ergänzend erfolgen Beschichtungsvorgänge über eine rotierende Düse, die in einer Führungseinheit stets zentriert im Rohr positioniert ist. Beide Varianten werden manuell in die Leitungen eingeschoben und der Beschichtungsvorgang erfolgt jeweils beim Zurückziehen. Die Rotationsgeschwindigkeiten des Bürstenkopfes, als auch der Düse, sind dabei variabel einstellbar, ebenso wie der Druck, mit dem das Harz auf die Rohrwandung aufgebracht wird. ..A rotating brush head, dimensioned for the respective nominal size, neatly distributes the resin pressed into the pipe through a hose. The brush head is primarily used for the first coating processes. As an alternative or in addition, coating processes take place via a rotating nozzle that is always positioned centered in the pipe in a guide unit. Both variants are manually pushed into the lines and the coating process takes place when they are withdrawn. The speed of rotation of the brush head and the nozzle can be set variably, as can the pressure with which the resin is applied to the pipe wall. ....

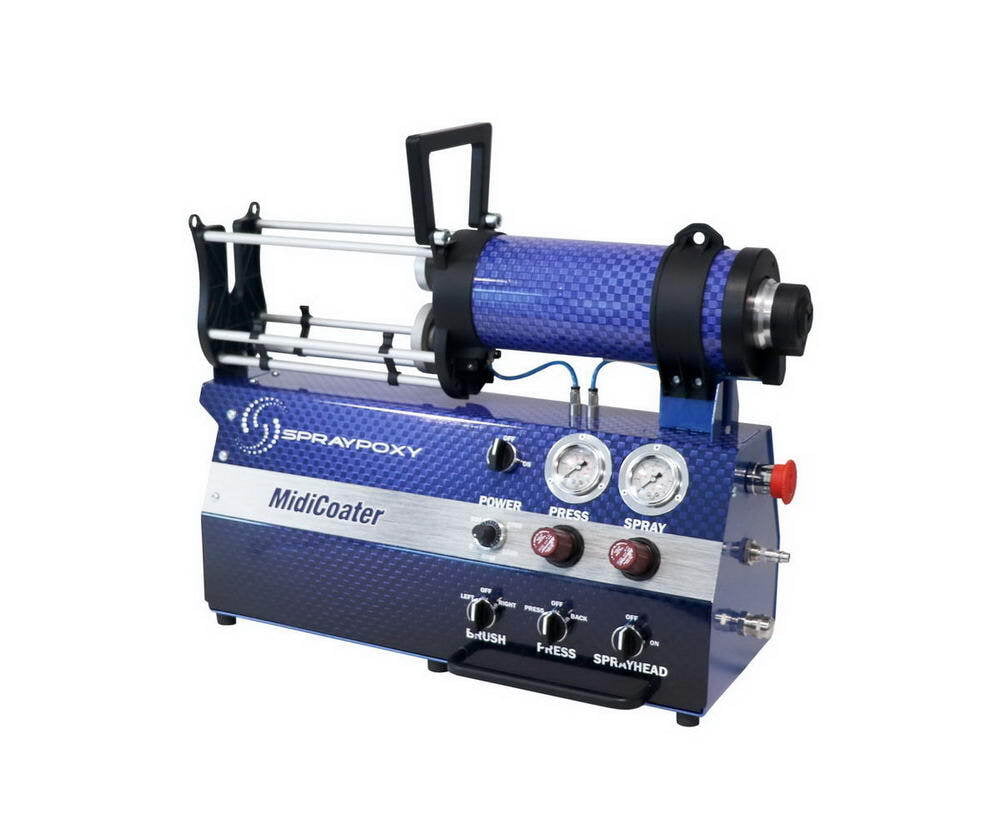

....Das Harz und der Härter befinden sich in einer 2-Komponentenkartusche, die in das Grundgerät eingespannt wird. Am Auslass der Twin-Kartusche befindet sich die eigentliche Mischeinheit, ein sogenannter Statomischer, den es wahlweise als fixen oder flexiblen Mischer gibt, in dem Harz und Härter sicher vermischt werden. Der fixe Statomischer sitzt dabei direkt am Grundgerät und somit am Ausgang der Kartusche und bringt Harz und Härter direkt gemischt in den Schlauch ein. Der flexible Statomischer wird mit in das Rohr eingeschoben und somit werden Harz und Härter über 2 separate Zuleitungen erst kurz vor der Düse im Rohr gemischt. Grundsätzlich ermöglicht diese Zwangsmischung innerhalb des Systems ein absolut sauberes und sicheres Arbeiten. ..The resin and hardener are in a 2-component cartridge that is clamped into the basic device. At the outlet of the twin cartridge is the actual mixing unit, a so-called static mixer, which is optionally available as a fixed or flexible mixer, in which resin and hardener are safely mixed. The fixed static mixer sits directly on the basic device and thus at the outlet of the cartridge and brings resin and hardener mixed directly into the hose. The flexible static mixer is pushed into the pipe and thus resin and hardener are only mixed in the pipe just before the nozzle via 2 separate feed lines. In principle, this compulsory mixing within the system enables absolutely clean and safe work. ....

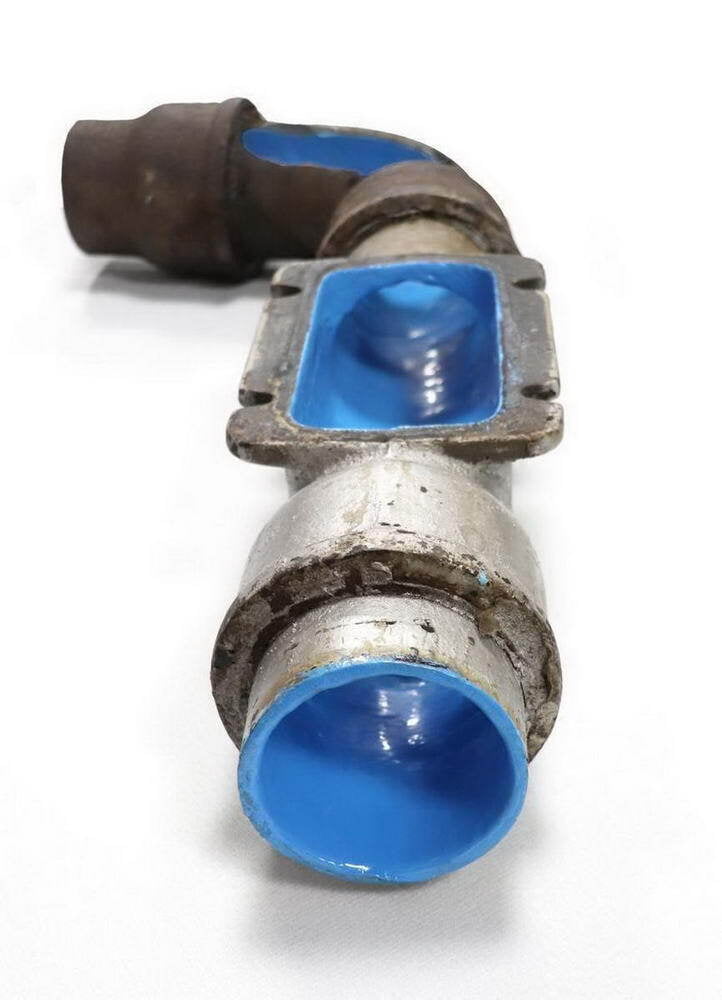

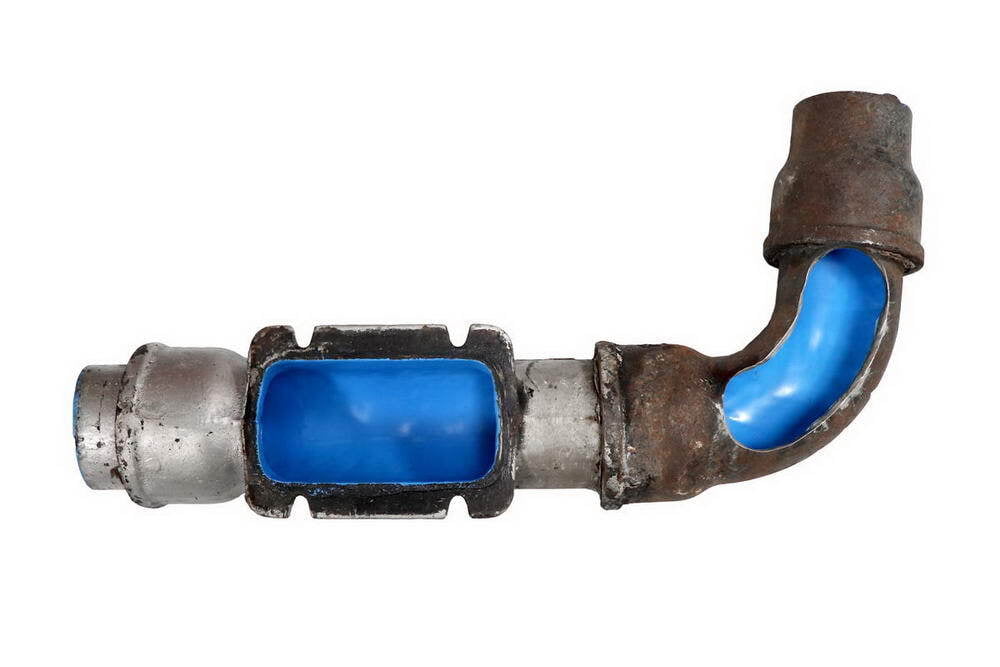

....Das Harz gibt es übrigens in 2 Farbvarianten: blau und grün! ..Incidentally, the resin is available in 2 color variants: blue and green! ....

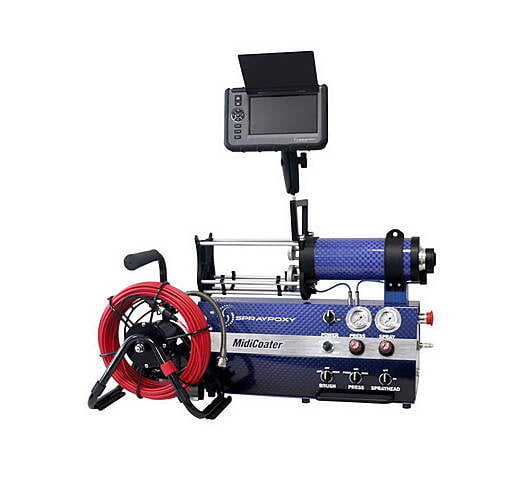

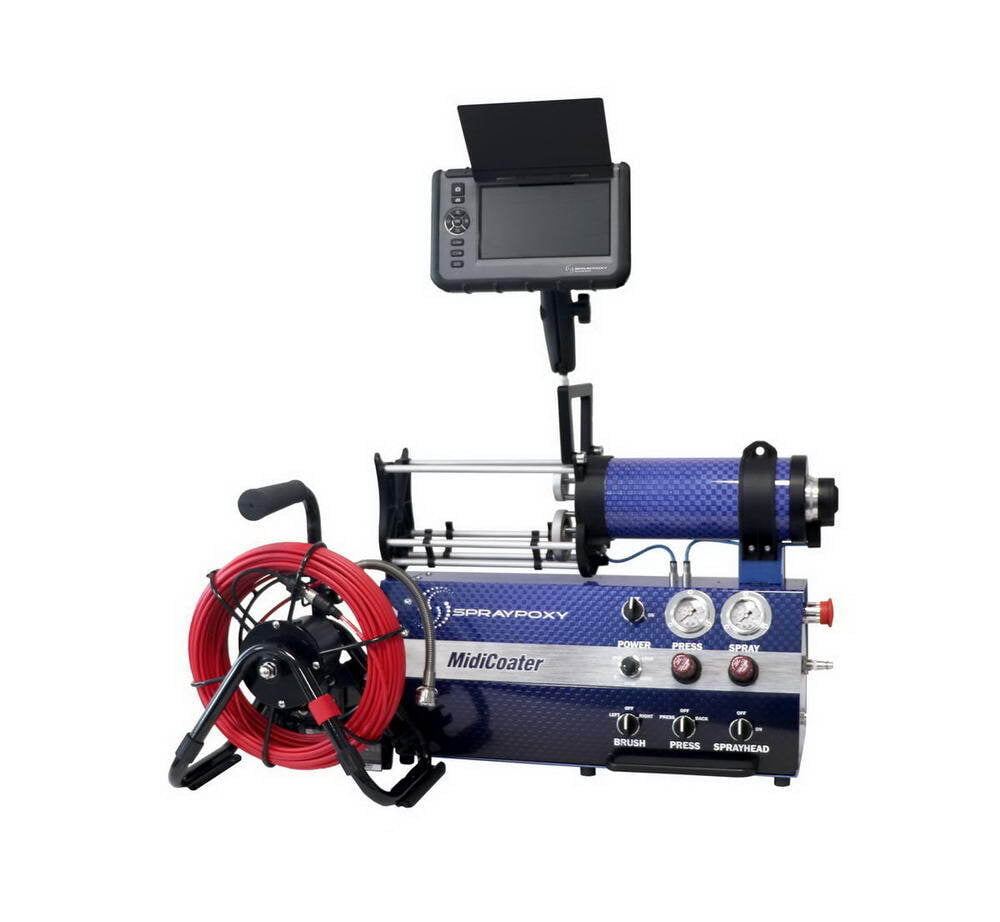

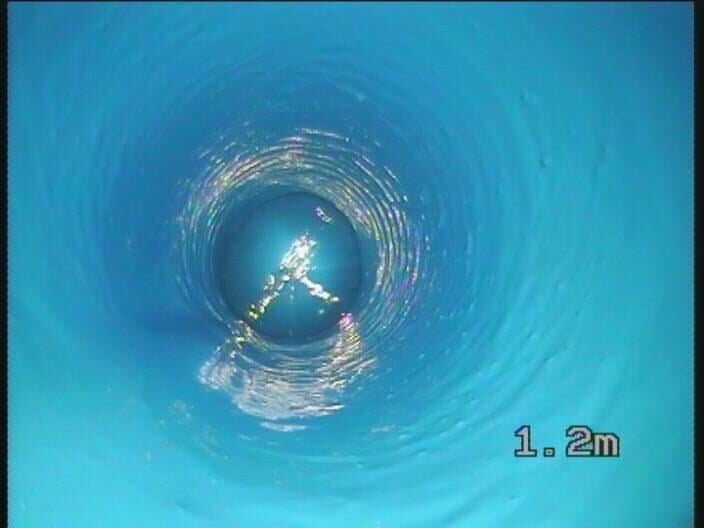

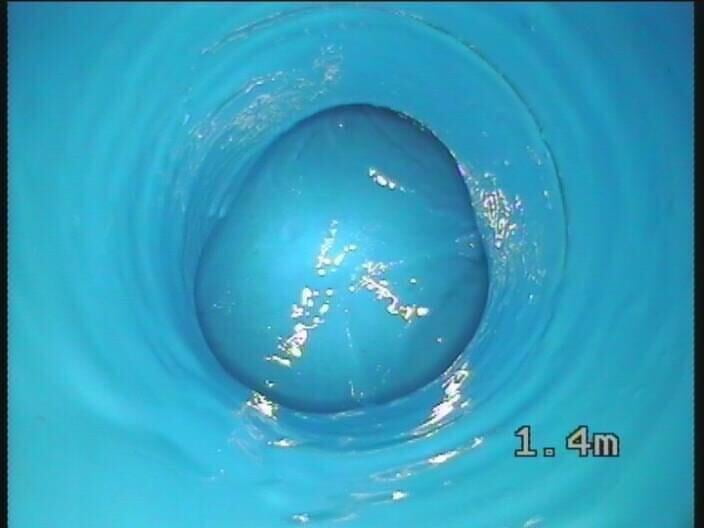

....Durch die optional erhältliche Kamera, die am Schlauchende befestigt wird, ist der gesamte Beschichtungsvorgang über einen Monitor kontrollierbar. In der Regel sind ca. 3-4 Beschichtungsvorgänge erforderlich bei optimaler Umgebungstemperatur (Raumtemperatur). Die Aushärtezeit pro Beschichtungsvorgang ist natürlich auch von der Umgebungs- und Materialtemperatur abhängig, beläuft sich aber auf mindestens ca. 40-45 min pro Vorgang. ..With the optionally available camera, which is attached to the end of the hose, the entire coating process can be controlled via a monitor. ..As a rule, approx. 3-4 coating processes are required at an optimal ambient temperature (room temperature). The curing time per coating process is of course also dependent on the ambient and material temperature, but amounts to at least 40-45 minutes per process. ....

• Spannung: 230 V / 110 V – 50 Hz / 60 Hz
• Einsatzbereich: DN 50 – 125
• Grundeinheit Abmaße: ca. 600 x 500 x 240 mm (L/H/B)
• Gewicht: ca. 21 kg

..

• Voltage: 230 V / 110 V - 50 Hz / 60 Hz
• Area of application: 50 mm – 125 mm (2" - 5") in pipelines up to approx. 15 m in length
• Basic unit dimensions: approx. 600 x 500 x 240 mm (L / H / W)
• Weight: approx. 21 kg

....

....Um auch bei niedrigen Temperaturen die Viskosität des Epoxidharzes gewährleisten zu können, ist folgendes Zubehör optional erhältlich: ..In order to be able to guarantee the viscosity of the epoxy resin even at low temperatures, the following accessories are optionally available: ....

....

• beheizbares Schlauchsystem
• mobiler Thermo-Transportkoffer zum Wärmen der Epoxidharz-Kartuschen
• Heizmatten bzw. Heiztasche für das Gerät und/oder die Kartuschen

..

• heatable hose system

• Mobile thermal transport case for warming the epoxy resin cartridges

• Heating mats or heating bags for the device and / or the cartridges

....
